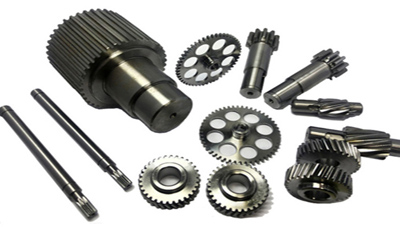

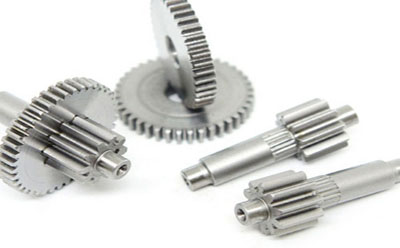

齒輪在我們的生活中是很常見的一種零部件，沒有它一般的機械用品是用不了的，那你對齒輪的基本參數了解嗎？請跟我來——

* 齒頂圓——它說的是過齒輪所有齒頂端的圓，用da來表示直徑，用ra來表示半徑；

* 齒根圓——它說的是過所有齒槽底邊的圓，用df來表示直徑，用rf來表示半徑；

* 分度圓——它說的是齒輪各部分尺寸的計算為了獲得方便，計算的基準是在輪上選一個圓，這一個圓即說是分度圓，用d來表示直徑，用r來表示半徑；注：分度圓上的各種參數均是不帶角標的；

* 齒頂高——它說的是輪齒在分度圓與齒頂圓之間的那部分是齒頂，徑向的高叫做齒頂高，用ha來表示；

* 齒根高——它說的是輪齒在分度圓和齒根圓之間的那部分是齒根，徑向的高叫做齒根高，用hf來表示；

* 齒全高——它說的是輪齒在齒頂圓和齒根圓之間的徑向高度，用h來表示；

* 齒槽寬——它說的是齒輪相鄰兩齒間的空間，在圓周上齒槽隨意弧線的長即是其圓周上的齒槽寬，用ek來表示；

* 齒  厚——它說的是在隨意的一個圓周上，輪齒兩邊齒廓間弧線的長即是其改圓周上的齒厚了，用sk來表示；

* 齒  距——它說的是在隨意的圓周上，相鄰兩齒同側弧線長也就是其圓周上的齒距，用Pk來表示；

* 基圓齒距——它說的是在基圓上，相鄰兩齒同側弧線長，用Pb來表示；

* 法相齒距——它說的是相鄰兩齒的同一側在法線方向上的距離，用Pn來表示。

      你了解了吧，若想了解更多精彩內容?？呻S時來本網轉轉喲！
